01

钻石车削

业界领先的钻石车削技术

• 模仁与镜片打样最大加工直径 < ψ350mm
• 接受非球面、自由曲面、绕射组件等客制化塑料与金属镜片打样
• 专业制造塑料射出镜片与玻璃模造模仁

02

CNC加工

顶级CNC加工质量 您可全心信赖

• 我们具有完整先进的精密量测设备
• 切削用量选择与计算数位化编程管理
• 刀具设计最佳化
• 系列化刀具点检管理

03

量测技术

高质量精度量测服务

• 先进完整的量测设备
• 提供光学组件和镜头模块之质量检测
• 提供专业完整的检测报告
• 我们拥有超过30名的质量检测工程师专业团队
• 曲面轮廓精度量测精度(PV)可达 < 0.05um
• 尺寸与几何量测精度可达 < 0.7um
• 不同温度(Thermal)光学性能可逹 σ<0.001mm
• 同步检测可见光及非可见光850nm光学性能

04

塑料射出成型

塑料射出成型
最佳质量一站满足

• 从CAE/模具设计与镜片打样到大量生产，满足客户 一站购足 之需求
• 提供您专业、快速、高质量、高客制化程度镜片生产服务
• 可生产 Ø 2mm ~ 330mm * 110mm 各类型光学镜片
• 可生产直径 Ø < 10mm镜片 ， PV < 1um, D / T < 2um

Diameter	<Ø10mm	Ø10mm~Ø15mm	Ø15mm~Ø25mm	Ø25mm~Ø50mm	>Ø50mm
Profile error(PV)	<1um	<1.5um	<3um	<10um	<25um
Decenter	<2um	<2.5um	<5um	<8um	<15um
Center thickness tolerance	<±5um		<±10um		<±20um

05

低Z系数镜片加工技术

专业低Z系数镜片加工技术

• 扬明的专业技术团队可加工 0.01 < Z < 0.04 低Z系数 镜片，顶尖的技术，您可全心信赖

06

大外径(Max Ø230mm)镜片加工技术

大外径镜片加工

• 扬明具备顶尖大外径镜片加工技术，我们可加工 Ø 200 ~ 230mm 镜片，精工打造符合您需求的卓越产品。

07

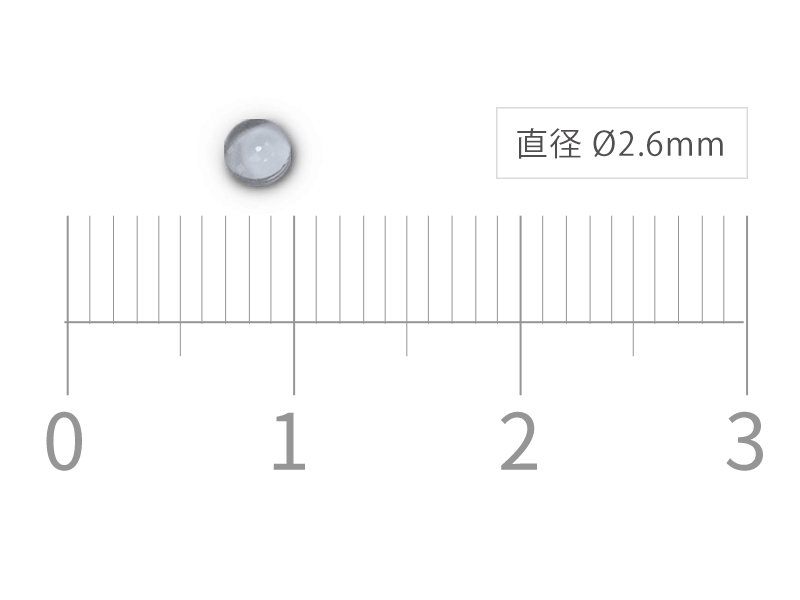

小外径(Min Ø2.6mm)镜片加工技术

小外径镜片加工

• 扬明具备顶尖小外径镜片加工技术，我们可加工 Ø 2.6mm 镜片，精工打造符合您需求的卓越产品。

Shape	<Ø(mm)	R值	张角
凹	<3.4	>1.8	<145°
凸	>2.6	>2	<145°

08

精密光学镀膜

精密光学镀膜 极致加工质量

• 光学薄膜的技术性能和可靠性，直接影响到应用系统的性能、可靠性及成本。扬明从舟蒸发、电子束热蒸发及其离子束辅助沉积技术发展到离子束溅射和磁控溅射技术，皆能因应并设计出非常复杂的光谱性能。
• 尺寸范围 : 3mm ~ 200mm
• 宽波段应用范围 : 250nm ~ 2500nm
• 高膜层数镀膜 : 100 + Layer
• 精密光学镀膜应用领域
  • 抗反射膜 – 单层膜, 宽波带多层抗反射膜, 雷射和Led使用之超低反射膜, AR / AR + AF保护镜
  • 半反射镜 – 抬头显示器, 增强现实 (AR) 及智慧眼镜
  • 分光镜 – 偏振分光, 非偏振分光
  • 棱镜 – 全反射棱镜, 偏振分光棱镜
  • 滤光片 – 彩色滤光片, 分色片, 窄带滤光片, 多通带滤光片, 紫外/红外截止滤光片, 夜视滤光片, 树脂镜片镀膜
  • 反射镜 – 增加保护层和提升反射率的金属铝膜,银膜及铬膜, 热镜和冷镜, 多层介电质反射膜
  • 各种紫外光,可见光,红外光应用之客制化光学镀膜

Download

09

微小镜头组装

微小镜头 超精品质

• 扬明以顶尖的研发技术与卓越的组装质量，可组装外径 2mm ~ 1.3mm 超威小镜头，满足客户的需求。

10

波导设计与制造

卓越的波导制造

• 扬明的专业技术团队实现高穿透和高亮度扩增实境显示; 尺寸可达 90mm x 60mm ，是您寻找波导制造最佳选择。

11

影像质量保障

多样化低照度环境监控应用

• M焦点偏移控制，可见光及非可见光的实时监控。
• 夜视技术支持 850nm 红外远光波长。
• 不同温度(Thermal)成像面位移可逹 -20~70℃ ΔBFL <+/-0.01mm 。

12

精确镜头分辨能力

可视化镜头分辨能力

• 调制传递函数(Modulation Transfer Function)性能表现可逹 <15% .
